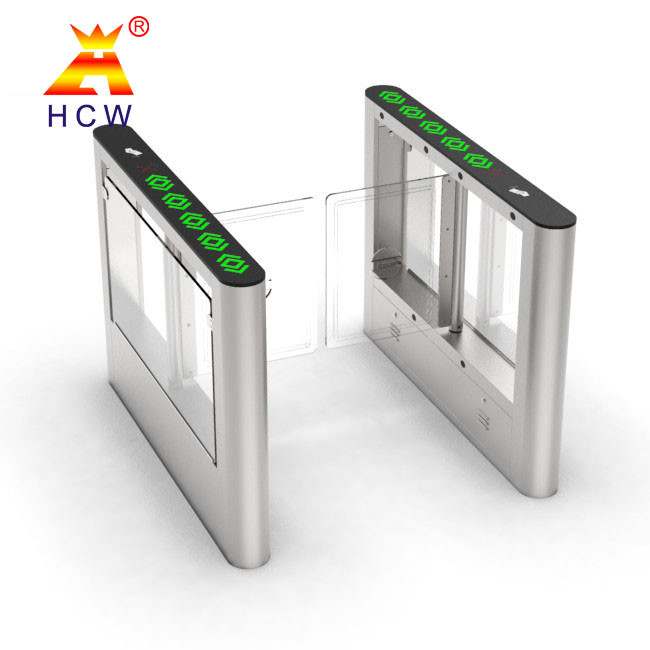

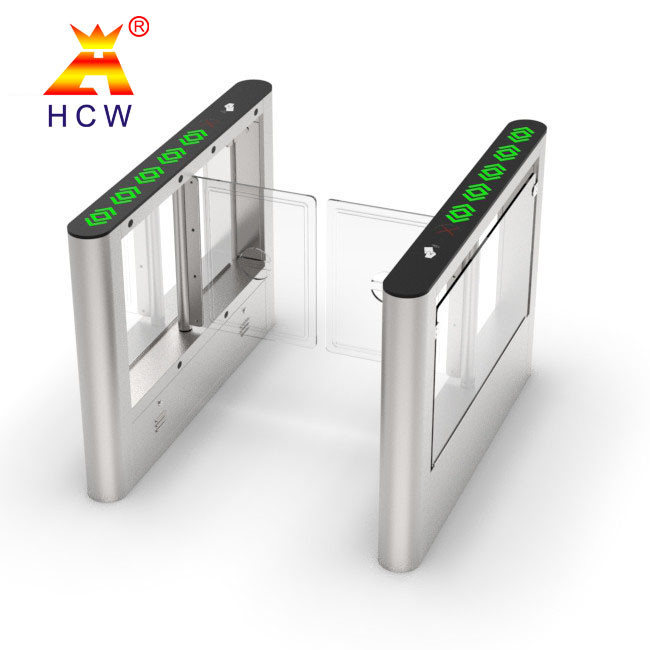

Les portes IP54 d'entrée de tourniquet de reconnaissance des visages de la CE imperméabilisent bidirectionnel

Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xNom | Tourniquet d'oscillation | Matériel | 304 acier inoxydable |
---|---|---|---|
Épaisseur de cas | 0.92mm | Épaisseur de CAPOT SUPÉRIEUR | 1.12mm |
Largeur de ruelle | 51cm | Direction de dépassement | Bi-directionnel |
À l'eau | Pour la protection contre la corrosion | Utilisation extérieure | le soutien |
Mettre en évidence | Tourniquet de reconnaissance des visages de la CE,Tourniquet de la reconnaissance des visages IP45,Portes d'entrée du tourniquet IP45 |
Certificat CE reconnaissance faciale tournevis étanche à l'eau pour usage extérieur
Fonctions et caractéristiques:
Arrow pour l'entrée libre, Croix Rouge pour le passage verrouillé.
◊ Peut ouvrir le tourniquet par deux signaux d'entrée (les signaux peuvent être entrés par contrôleur d'accès, bouton ou
Autres équipements)
◊ Fournir une fonction d'indication sonore et d'affichage d'informations.
◊ Les volets s'ouvrent automatiquement en cas d'interruption d'alimentation et reprennent le mode N/C après mise sous tension (facultatif)
◊ fonction de comptage. Le clapet se ferme après avoir dépassé N piétons en continu en glissant la carte N fois
Correspondamment (N<=16) (facultatif)
◊ Fonction d'alarme de dépassement inversée, la barrière s'alarme si un piéton passe de la direction opposée
Après avoir lu la carte.
Installation et mise en service des équipements sur site
1) Comptez les accessoires selon la liste d'emballage
2) Déterminer le lieu d'installation de chaque porte en fonction de la composition spécifique du système, du lieu d'utilisation et du modèle sélectionné.
3) Comme indiqué dans les prescriptions d'installation comme indiqué sur la figure ci-dessous, déterminer la position du trou d'installation,et 4 boulons d'ancrage M12 ou 4 boulons d'expansion M12 avant le traitement à la position d'installation.
4) Mettez les tuyaux en PVC de 3/4" des câbles forts et des câbles faibles respectivement à travers eux, et enterrez-les dans les positions correspondantes avec du ciment.
Indicateur
|
Le vert signifie passage.
|
Énergie pour le noyau
|
AC100~220V 50/60 Hz
|
Voltage de fonctionnement
|
DC 24V ± 5%
|
Voltage de l'indicateur
|
Le réglage de l'alimentation doit être effectué en tenant compte de l'état de l'appareil.
|
Consommation d'électricité
|
30 W
|
Environnement de travail
|
À l'intérieur ou à l'extérieur (à l'extérieur est facultatif)
|
