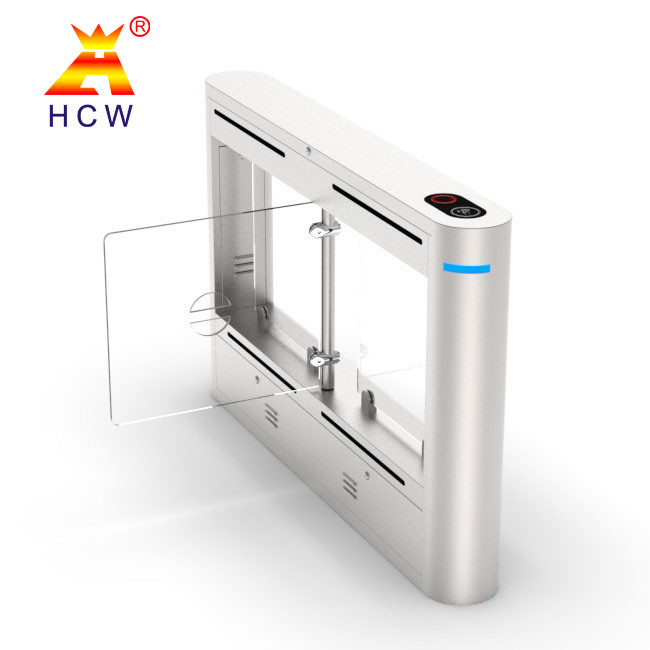

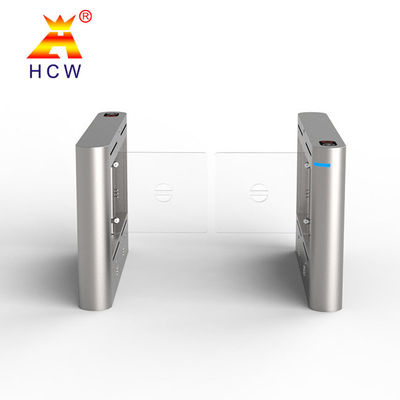

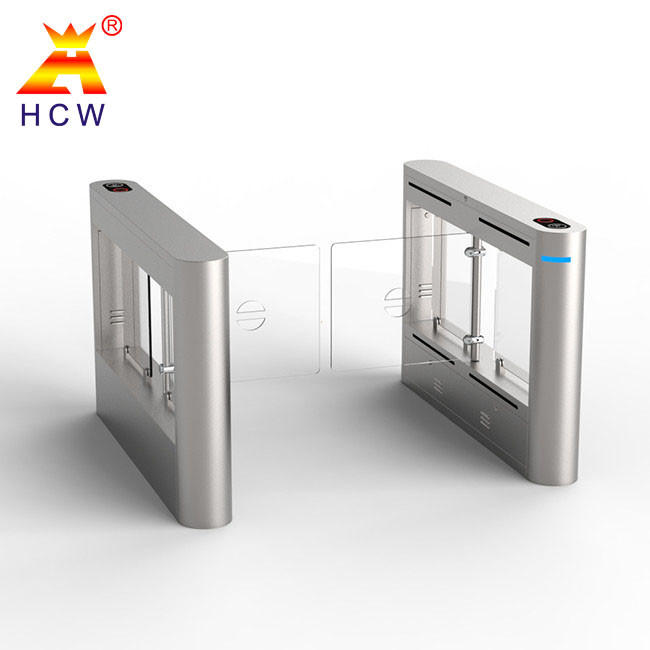

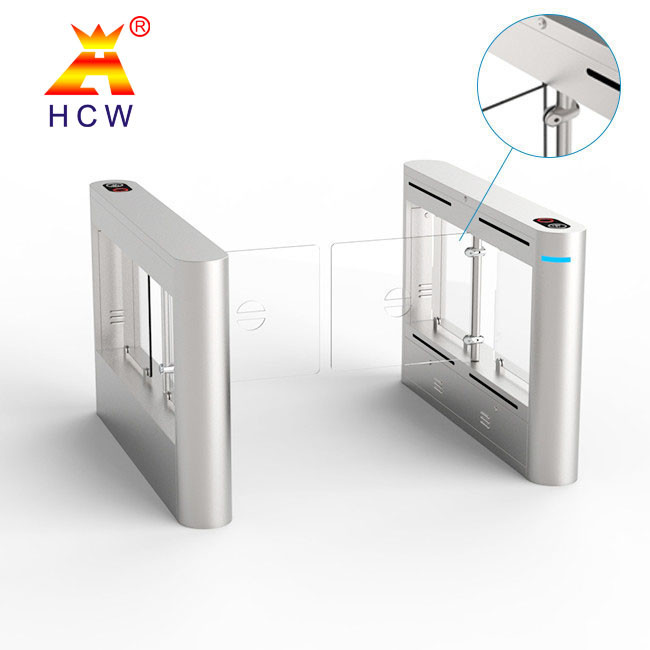

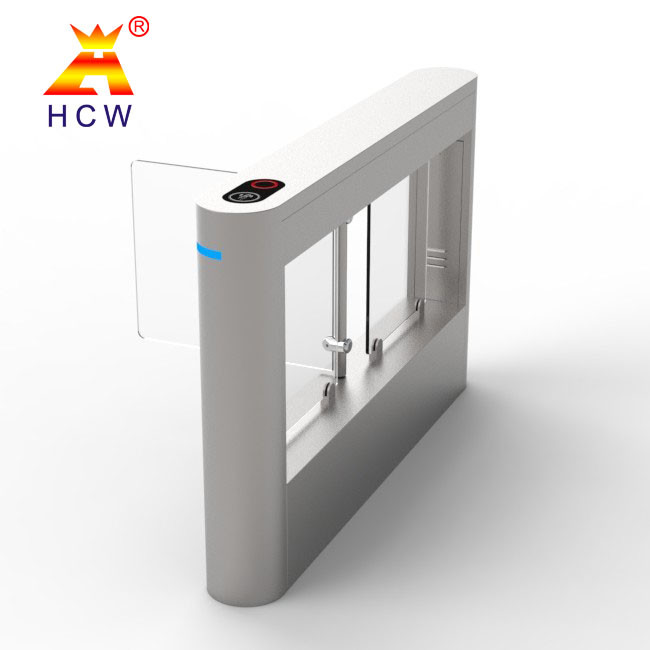

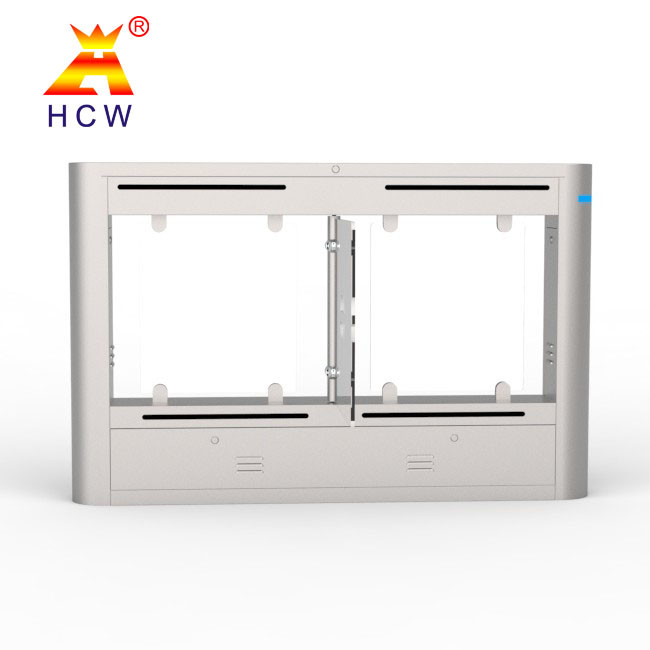

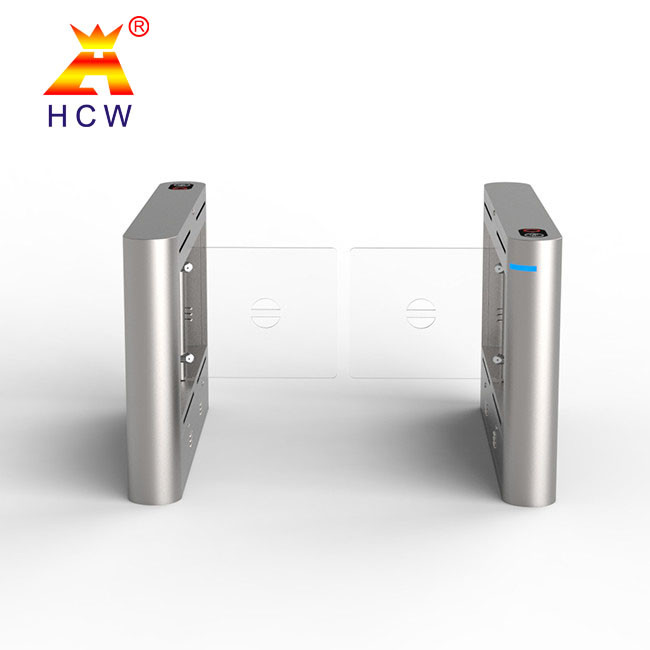

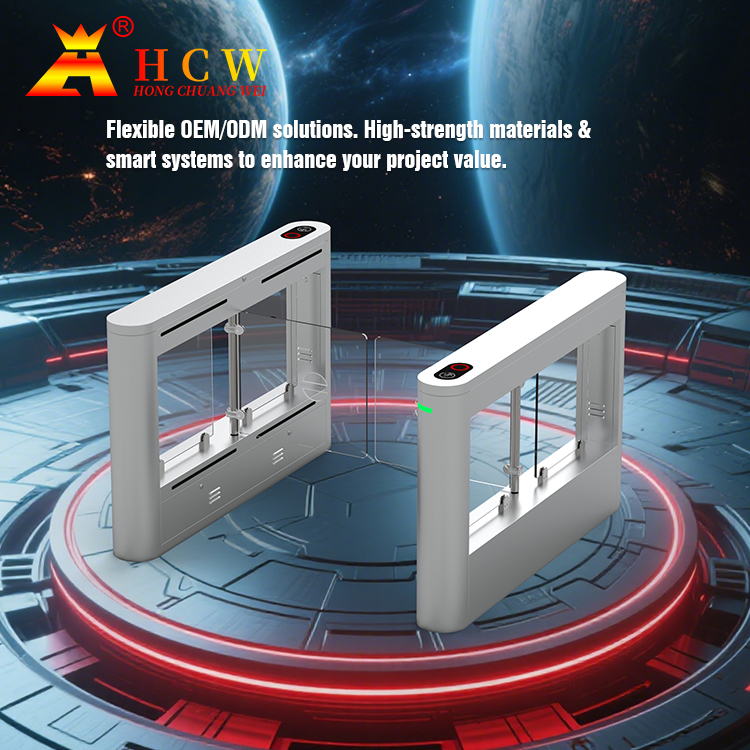

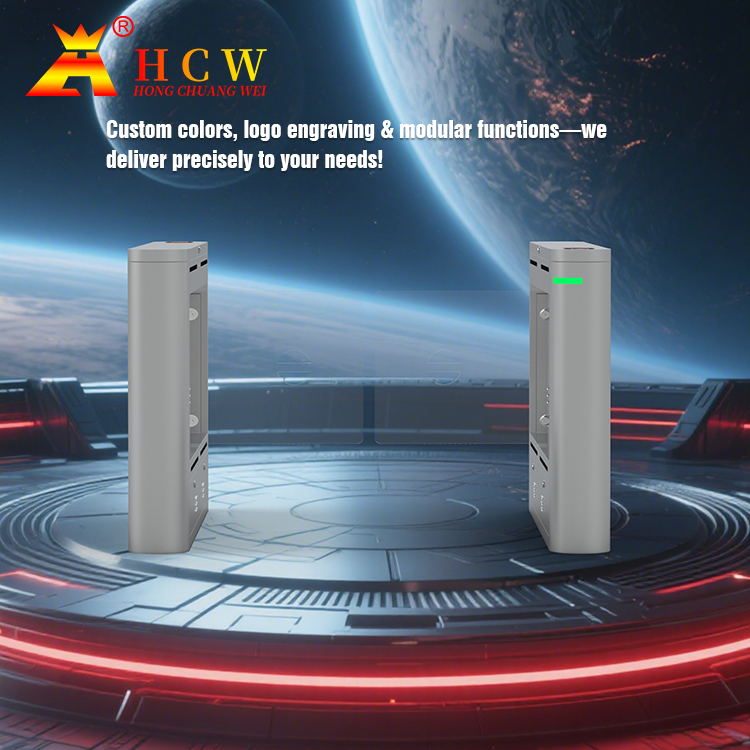

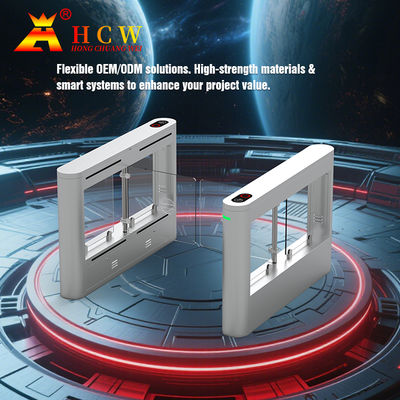

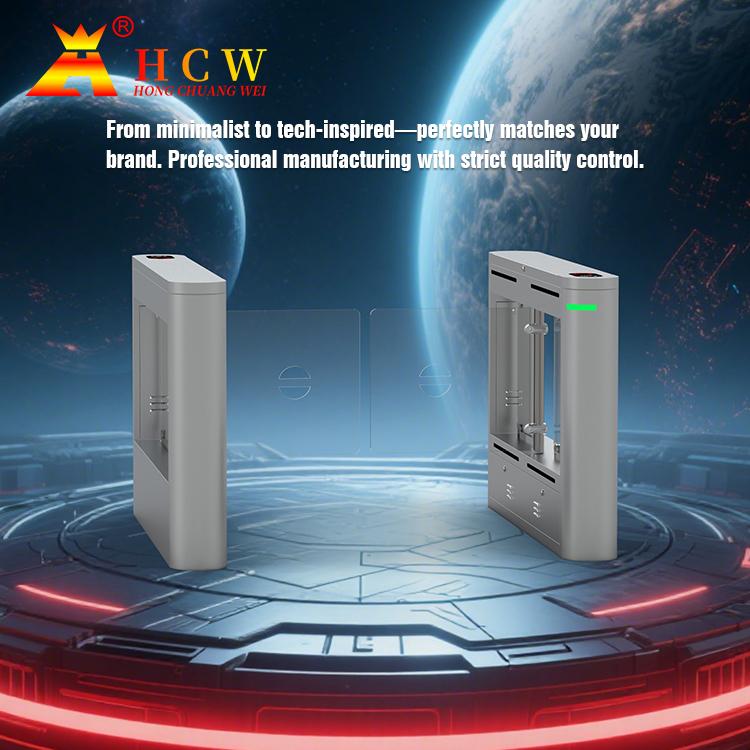

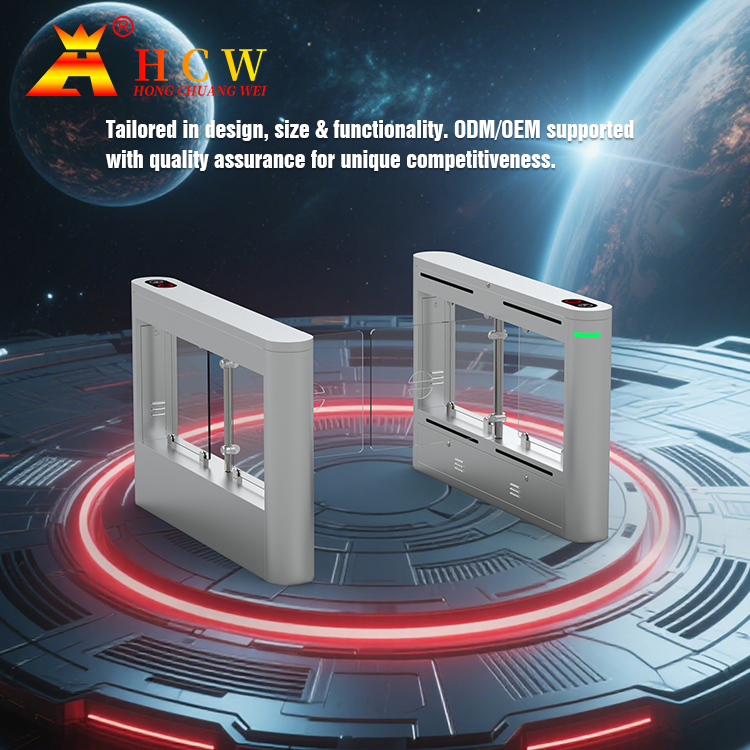

Portillon pivotant piétonnier HCW, armoire en acier inoxydable 304 avec reconnaissance faciale

Portillon pivotant de passage piéton, portail de reconnaissance faciale, utilisation en salle de sport

1. Fonctions et caractéristiques principales
1) Il dispose de fonctions d'autocontrôle des défauts et d'invite d'alarme, ce qui est pratique pour les utilisateurs à entretenir et à utiliser ;
2) Grâce au petit bouton intégré sur la carte de commande principale, l'état de fonctionnement du dispositif programmable ;
3) La structure mécanique a des fonctions anti-pincement et anti-collision. Lorsque le bras oscillant rencontre une résistance pendant le processus de réinitialisation, le moteur s'arrête automatiquement de fonctionner dans un délai spécifié et se réinitialise à nouveau après le délai par défaut (jusqu'à la réinitialisation), et la force est très faible ( ≤2Kg) ;
4) Fonction anti-choc, le bras oscillant est automatiquement verrouillé lorsqu'aucun signal d'ouverture de la porte n'est reçu ;
5) Fonction de synchronisation du bras oscillant (pour double pendule, boîtier divisé) ;
6) Il dispose d'une fonction de réinitialisation automatique. Après l'ouverture de la porte, s'il n'y a pas de passage dans le délai spécifié, le système annulera automatiquement l'autorisation de l'utilisateur de passer cette fois ;
7) Normalement ouvert ou normalement fermé peut être ajusté pour répondre aux exigences de différents lieux ;
8) Réinitialisation automatique par induction ou par délai, la norme est de 5 secondes après l'ouverture (réglable) réinitialisation automatique ;
9) Le bras oscillant s'ouvre automatiquement en cas de coupure de courant et se ferme automatiquement en cas de mise sous tension, ce qui répond aux exigences de protection contre les incendies
2. Paramètres techniques :
1.1 Construction : boîtier en acier inoxydable de calibre 304/2,0 et 1,0
1.2 Dimensions : longueur 1400*largeur 300*hauteur 1000mm
1.3 Poids : 40Kg-60Kg
1.4 Longueur du bras oscillant : 600mm-1200mm (peut être utilisé seul ou par paires, il est recommandé de choisir une glissière)
1.5 Capacité de charge du bras oscillant : 30Kg
1.6 Angle de transmission du bras oscillant : 180 degrés
1.7 Direction de pivotement : bidirectionnelle
1.8 Alimentation de fonctionnement : AC220 ±10%V/50 ±10%HZ
1.9 Moteur d'entraînement : moteur à balais CC (24V)
1.10 Interface d'entrée : signal de contact sec ou signal de niveau 12V ou signal d'impulsion 12V avec une largeur d'impulsion ≥100ms, courant d'entraînement ≥10mA
1.11 Interface de communication : distance de communication standard RS485 ≤ 1200 mètres
1.12 Vitesse de circulation : 40 personnes/min (normalement ouvert), 25-30 personnes/min (normalement fermé)
1.13 Temps d'ouverture et de fermeture de la porte : 1-2 secondes
1.14 Temps nécessaire pour entrer dans l'état de circulation après la mise sous tension : 3 secondes
1.15 Temps de réinitialisation automatique après une panne : 10 secondes
1.16 Environnement de travail :
◇ Intérieur, extérieur (ombre)
◇ Température : -10℃—— 50℃
◇ Humidité relative : ≤90%, sans condensation 3. Structure principale et configuration
◇ Colonne principale 1
◇ 1 bras oscillant
◇ Carte de commande 1 jeu
◇ Alimentation à découpage 1
◇ Moteur 1
◇ 1 jeu de mouvement et de transmission

Paramètre technique :

Fonctions principales :

1. Seul le personnel autorisé peut passer, et une alarme sonore et visuelle sera émise lorsque du personnel non autorisé s'introduira.

2. Les modes toujours ouvert et toujours fermé peuvent être sélectionnés de manière flexible, et le passage bidirectionnel peut être utilisé. La vitesse d'ouverture et de fermeture de l'aile de porte peut également être réglée en fonction du flux de personnes pour améliorer l'efficacité de l'équipement.

3. Technologie de contrôle de suivi anti-suivi, empêchant strictement le personnel non autorisé de passer.

4. Fonction anti-pincement, lorsque le bras oscillant est en cours de réinitialisation, il rebondira automatiquement ou le moteur cessera automatiquement de fonctionner dans le délai spécifié, et l'alarme sonore et lumineuse sera émise en même temps.

5. Fonction anti-choc, lorsque le signal d'ouverture de la porte n'est pas reçu, le bras oscillant est automatiquement verrouillé et le bras oscillant peut être ouvert avec un impact maximum de 120 Nm.

6. Avec des fonctions d'autodétection, d'autodiagnostic et d'alarme automatique ; y compris l'alarme d'intrusion illégale, l'alarme anti-pincement et l'alarme anti-suivi.

7. Fonction de gestion à distance.

8. Il peut être exécuté en ligne ou hors ligne.

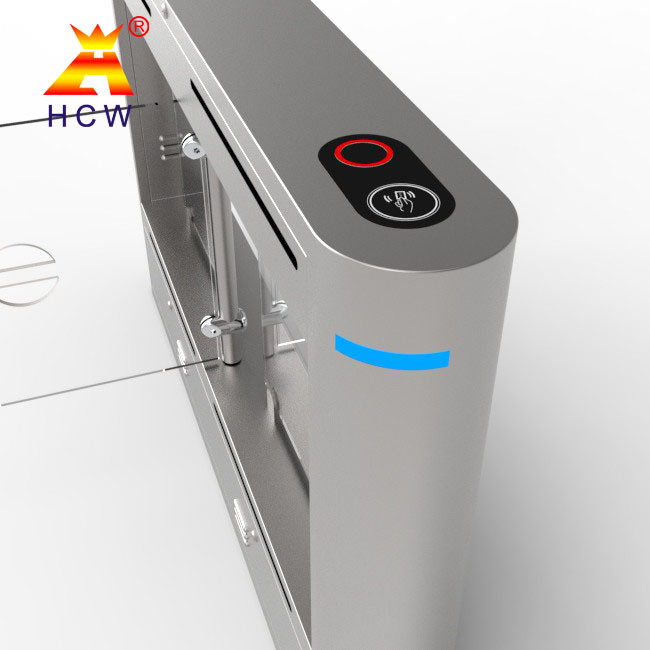

9. Indication de la direction de passage par LED, indiquant l'état de passage.

10. Lorsque l'alimentation est coupée, le bras oscillant s'ouvre automatiquement, le passage est en état fluide et le personnel peut passer librement pour éviter la panique.

11. Fonction de réinitialisation automatique : après avoir ouvert la porte, le système annulera automatiquement l'autorisation de l'utilisateur pour ce passage si l'utilisateur ne passe pas dans le délai spécifié, et vous pouvez définir le temps de passage.
